欢迎进入天津盛昊环保设备有限公司企业官网
一站式供应商
玻璃钢罐,玻璃钢储罐
电话

咨询热线

13833879989

玻璃钢搅拌罐受腐蚀的原因及加强片粘接方法

作者:来源:天津盛昊环保设备有限公司时间:2021-07-17 09:32访问量:
描述:玻璃钢搅拌罐有较强的耐腐性,可是长年累月的使用,再加上使用过程中的不注意,也有可能导致其腐蚀。搅拌罐表面存积着含有其他金属元素的粉尘或异类金属颗粒的附着物,在潮湿的空气中,附着物与不锈钢罐间的冷凝水,将二者连成一个 微电池,引发了电化学反应,保护膜受到破坏,称之谓电化学腐蚀。

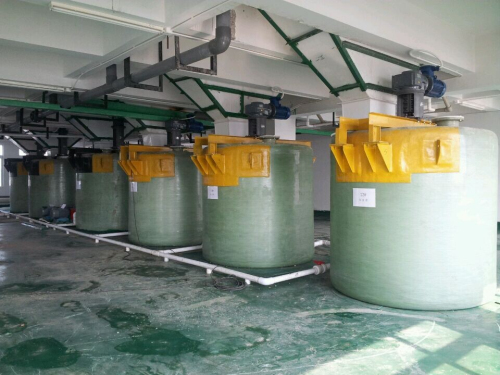

玻璃钢搅拌罐

玻璃钢搅拌罐受腐蚀的原因及加强片粘接方法

玻璃钢搅拌罐受腐蚀的原因:

               玻璃钢搅拌罐有较强的耐腐性,可是长年累月的使用,再加上使用过程中的不注意,也有可能导致其腐蚀。为了能够让大家更清晰地了解玻璃钢搅拌罐腐蚀受到哪些因素影响,小编整理了以下三点,一起来看看吧:

               1、玻璃钢搅拌罐表面存积着含有其他金属元素的粉尘或异类金属颗粒的附着物,在潮湿的空气中,附着物与不锈钢罐间的冷凝水,将二者连成一个 微电池,引发了电化学反应,保护膜受到破坏,称之谓电化学腐蚀。

               2、表面粘附有机物汁液,在有水氧 情况下,构成有机酸,长时间则有机酸对金属表面的腐蚀,表面粘附含有酸、碱、盐类物质,引起局部腐蚀。

     3、在有污染的空气中,遇冷凝水,形成硫酸、硝酸、醋酸液点,引起化学腐蚀。

              玻璃钢搅拌罐耐腐性虽然很强,可是不代表它就不会被腐蚀。那么在以后使用玻璃钢搅拌罐过程中,要多加注意。

玻璃钢搅拌罐受腐蚀的原因及加强片粘接方法

玻璃钢搅拌罐加强片粘接方法:

      加强片用厚度为2-3mm正交铺层的玻璃纤维复合材料板或厚度1-3mm的铝板制作。用铝板制作加强片时,加强片表面应平整,用砂布打磨去除表面氧化层,并将加强片放在酸处理液中加热到65度,并放置15min,再用自来水冲洗干净,然后在105度下烘2小时,除去水分,处理后的玻璃钢搅拌罐加强片表面切勿用手触摸,处理液的重量比为硫酸:蒸馏水:重铬酸钾=10301

      粘接加强片之前,用100目砂纸打磨试件表面,擦去表面灰尘,用乙酸乙酯清除脱模剂及表面油垢,在用丙酮清洗一遍试件冰凉干。由于单向复合材料在纤维方向上的拉伸强度很高,拉伸试验时加强片容易滑脱,建议选用环氧618200#聚酰胺:二缩水甘油醚:咪唑=1008015: 2。试件和加强片涂好粘接剂施加接触压力固化,垂直纤维方向的拉伸试件和45度偏拉伸试件的强度较低,可采用常温胶粘剂。

      玻璃钢搅拌罐加强片固化之后,在试件测试部位表面用砂纸打磨,裸露出纤维层,用丙酮、乙酸乙酯处理去除表面油污,画好测量方向线,采用502胶粘剂粘贴应变片,应变片粘贴方向与被测材料性能方向一致,胶粘剂固化后即完成试件的制作工作了。
