璃钢贮运罐内部结构说明及常见设计方法

璃钢贮运罐内部结构说明及常见设计方法
一、璃钢贮运罐内部结构说明
1、玻璃钢贮运罐内衬
玻璃钢贮运罐内衬层由内表面层和次内层组成，基体应采用双酚A型不饱和聚酯树脂、乙烯基酯树脂等耐腐蚀性能优良的树脂。增强材料为玻璃纤维表面毡、玻璃纤维短切原丝毡及玻璃纤维无捻粗纱布等。
2、玻璃钢贮运罐强度层
由通用型不饱和聚酯树脂作基体，玻璃纤维无捻粗纱布为增强材料。树脂含量为45%-50%，该层厚度由设计计算确定。
3、玻璃钢贮运罐外表面层
由耐候性能优良的不饱和聚酯树脂作基体，玻璃纤维表面毡或玻璃纤维无捻粗纱布(厚度小于0.16mm)作增强材料，树脂含量大于55%，该层厚度为0.2-0.5mm。
4、玻璃钢贮运罐渗透现象
在设计时，首先要对使用全玻璃钢贮罐(槽)或玻璃钢贴面选择。渗透率是流体分子质量及渗透途径的函数，由于水和一些分子质量较小的液体在玻璃纤维毡污水流速较快(如水分子质量为18，相形之下分子质量为98，是水的5.4倍)，衬里两面的温差是活动动力之一。降低渗透率和热膨胀系数是进步玻璃钢衬里稳定性能，避免贴面剥离、断裂的重要内容。
玻璃钢贮运罐在制造树脂中适度的包装是加强村庄的稳定性是有效的措施，因为增加了包装速度可以减少水的活动，降低渗透率，并能降低热膨胀系数、热稳定性和进步的衬里，容易修复，同时又可以修补的一箭双雕的效果。

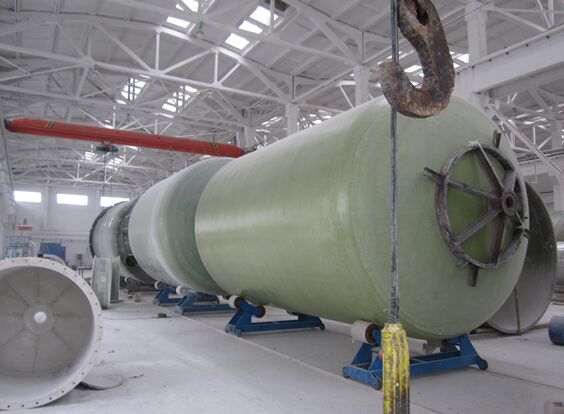

天津盛昊环保设备有限公司璃钢贮运罐生产技术：

二、玻璃钢贮运罐常见设计方法
随着玻璃钢工业的发展，各种型式的玻璃钢贮运罐开始取代部分传统的金属贮罐，尽管它比普通的钢制罐体的价格贵许多倍，但是由于它有较好的耐腐蚀性能和承载能力，而且加工和修补也比较方便，总投资金额也并不比金属罐高，所以在化工、石油部门广为采用。
近几年来，我国所生产的玻璃钢贮罐已由中小吨位向：大吨位发展，zui大容量已达100立方米以上，随着玻璃钢原材料成本的降低和晶种的增加，随着设计理论和加工技术的：不断完善，玻璃钢贮运罐的型式和使用范围会越来越广泛。
目前，玻璃钢贮运罐的设计方法有两种，一种是以强度为标准进行设计，在一定的安全度保证下，使罐体的应力小于允许应力，一种是以应变为标准控制设计，使罐壁的zui大应变小于某一定值，比如对聚酯玻璃钢贮运罐，罐壁的zui：大应变不大于0．1一o．05%。
实质上，前者为zui大应力准则，后者为zui大应变准则，在实际的产品设计中，后者是不容易控制的，因为它涉及的影响因素比较多，例如固化制度的影响，产品固化过程中内应变变化情况，支座处壳体应力变化的影响等等，目前在这些方面的实验数据积累不够，给结构设计带来了困难，而前者相对容易一些，理沦计算与实验验证工作也比较容易进行，玻璃钠贮运罐的构造
玻璃钢贮罐的计算方法基本上沿用金属贮罐的计算方法，但同时也要兼顾这种材料的一些特性。
一般情况下，对不使用内衬的玻璃钢贮罐，罐壁有三个层次：
内表层。即富树脂层，相当于金属贮罐中的耐腐蚀裕度，该层zui好用表面毡增强，其树脂含量可达7096以上，厚度约为2．5-3毫米。
强度层。即承载层，采用缠绕工艺成型罐体时，该层由玻璃纱绕制而成，在手糊工艺中，一般由1：1玻璃布正交铺设此层。该层的作用是承受荷载和保护内表层，它的厚度要根据计算才能定出。
外表层。即表面层，此层也要求有较高的树脂含量(大于55％)，它可用表面毡—增强，也可用比较稀的内表层0．1或0．2平纹玻璃布增强，厚度约为0．5毫米，强度层(它主要是保护耀体和防止老化。

以上是天津盛昊环保设备有限公司专业技术人员为您详解的璃钢贮运罐内部结构说明及常见设计方法，希望对您有所帮助，如果您有这方面的需求请联系我们或来直接厂参观订购，总经理及全体员工热忱欢迎您的到来！
