一、玻璃钢储罐设计说明

（一）、玻璃钢储罐设计方法：
1、玻璃钢储罐设计技术。我公司从意大利萨普拉斯公司引进了其三十年的玻璃钢设计数据库，从美国引进了有限元计算演示软件。以此为基础结合我公司十几年的实践经验及武汉工业大学、上海华东理工大学等对各种树脂纤维等材料的实验数据，运用计算机进行产品设计开发，保证设计准确性。我公司的玻璃钢产品设计水平，在国内玻璃钢行业处于领先地位。
2、玻璃钢储罐设计步骤。本次投标产品的设计，我公司设计人员参照贵方所提供的技术规格及工程图纸，运用意大利引进软件和数据库，根据纤维缠绕玻璃钢设计规范，计算产品的环向应力、轴向应力、弯曲泊松比系数，进而对选材、设计产品壁厚、铺层、缠绕角度、补强面积及厚度给出详细的制造工艺参数。最后我们运用有限元软件，模拟产品使用后的变形、受力等情况，验证产品的设计结果，以确保产品的适用性、安全性。

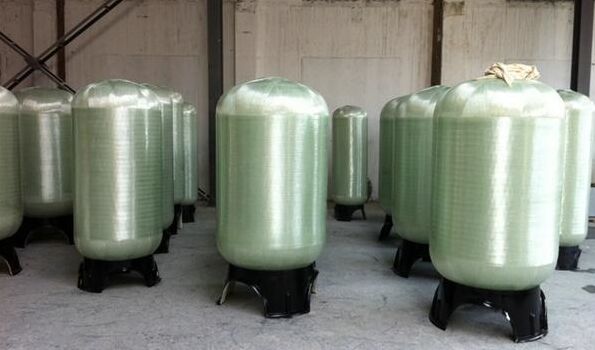

河北华强科技开发有限公司玻璃钢储罐成品图：

（ 二）、玻璃钢储罐标准

1、设计标准：JC/T 587-95???? 《纤维缠绕增强塑料贮罐》
   Q/ZYFC 01-2004《现场缠绕大型贮罐》
2、安装标准：Q/ZY08—2004；
3、维修标准：Q/ZY12—2004。

（三）、玻璃钢储罐设计用原材料参数

我公司设计用原材料参数来之有据，均是我公司实验室或委托武汉工业大学、上海同济大学等单位测得。数据同我公司工艺相符，准确度高。

（四）、产品工艺设计

玻璃钢储罐的结构大体为四层：内衬层，次内层，加强层，外保护层。
玻璃钢储罐内衬层的作用：通常是由聚酯表面毡、内衬树脂组成的富树脂层，树脂含量为80%-90%，大型容器为不小于90%。是防渗防腐层，气密性好，光洁度高。
玻璃钢储罐次内层的作用：（也称中间耐腐蚀层）通常采用内衬树脂加针织毡增强，树脂含量为68%-78%，大型容器为75±3%。其作用除了作为耐腐蚀的外，更主要的是保护内衬层，起到保护或阻止内衬层裂纹延展的作用。
玻璃钢储罐结构层：用无碱无捻玻璃纤维缠绕纱浸润结构树脂后环向和交叉相结合的方法缠绕成型，树脂含量为25%-40%，大型容器为35±5%。作用是承受各种应力及外载荷。壁厚是由我公司设计人员参照贵方所提供的技术规格及工程图纸，运用意大利引进软件和数据库，根据纤维缠绕玻璃钢设计规范，通过合理、科学的计算产品的环向应力、轴向应力、弯曲泊松比系数，最终确定的。
玻璃钢储罐外表面层，保护槽体不受外界侵蚀和防止老化。树脂含量不低于70%。

二、玻璃钢储罐质量控制

（一）、 玻璃钢储罐进货检验控制要点
1、玻璃钢储罐原辅材料、配件选有资质的供应商定点采购。
2、无论是否采取到供货方处进行验证的措施，均应进行进货检验。

3、玻璃钢储罐对玻璃纤维制品（含玻纤表面毡、玻纤针织毡、玻璃纤维纱）进行面密度及线密度测试，含湿量及有机物含量测试，符合原辅材料、验收指标方可放行。
4、玻璃钢储罐对树脂进行粘度、固体含量及凝胶时间进行检验，满足要求，方可允许使用。
5、除对原辅材料的理化性能检测外，还应对其外观、数量、包装进行检验，理化性能的检验采用抽样的方法进行，详见《统计抽样检验应用指导书》（HB-ZC-20-01）。
（二）、玻璃钢储罐过程检验
过程检验实行自互检验制度，产品在配料、制衬、缠绕、修整、脱模、装配各工序，由操作工实行自检，并且由下道工序对上道工序进行检验。检验内容主要是外观、尺寸，检验结果填写产品质量过程检验记录，每件制品一个记录，制品编号和过程检验记录编号相对应。

（三）、玻璃钢储罐成品检验
严格按照： JC/T587—1995《纤维缠绕增强塑料贮罐》
1、玻璃钢储罐内表面应平整光洁，无杂质，无纤维外露，无目测可见裂纹，无明显划痕、疵点、白化及分层；外表面应平整光滑，无纤维外露，无明显气泡及严重色泽不均。
2、玻璃钢储罐表面的巴氏硬度：不饱和聚酯树脂不小于36。

3、玻璃钢储罐各部位的厚度均不小于设计厚度的95%。
4、玻璃钢储罐内壁锥度应不大于10，内径偏差不大于±1%。

5、玻璃钢储罐总高度偏差不大于设计值的±0.5%。
6、在玻璃钢储罐上封头外表面任意100mm×100mm的面积上施加1110N的载荷，封头不得有永久性变型和裂纹。
7、法兰接管的方位偏差不大于6.4，角度偏差应符合下表的规定：渗漏试验：将贮罐注满清水，贮罐经48h静水压，观察无渗漏。
