玻璃钢罐的强度及构造尺寸的设计方案

作者:hengke来源:天津盛昊环保设备有限公司时间:2018-04-22 07:35访问量:
描述:玻璃钢罐罐体与罐底的拐角处理,对贮罐设计极为重要。尤其是立式贮罐底部附近的受力叫复杂,应引起足够重视。一般在拐角处都应设计成一定的圆弧过渡区,玻璃钢储罐,圆弧半径不应小于38mm。如果罐壳和罐底分开制造,则应注意在罐壳和罐底的结合处内外进行有效的补强。
玻璃钢罐

玻璃钢罐的强度及构造尺寸的设计方案 ;

一、玻璃钢罐的强度;

    玻璃钢罐的强度要比一些树脂强大很多倍,抗压能力是非常强大的。玻璃钢是由玻璃纤维和树脂组成的。一般来说的话,玻璃钢储罐的铺设比例是7:1,所以这种铺设方法能承受很大的单向压力。但如果是双向压力的话,我们的铺设可以改变为双向的铺设就可以了。当然,如果是对受力情况不清楚的话,可以选择多想铺设方式。
    玻璃钢罐再造型是非常强的,玻璃钢储罐的主要原料是玻璃钢,其自身的性能可以改变。可以进行多层次的组合。玻璃钢整个形状都会发生很大的变化。整体的性能也是会改变的。这也是很多人喜欢选择玻璃钢储罐的原因之一

二、玻璃钢罐造型设计;
   1.玻璃钢罐构造尺寸的确定
      立式贮罐的容积V=1503m,可选直径系列有D=3800mm和D=4000mm,本设计选D=4000mm,因此贮罐的高度H=V/22()D?=11.9m,选H=12m。
    2.玻璃钢储罐顶盖选取  玻璃钢贮罐顶盖有平顶盖、锥形顶盖和拱形顶盖3种形式。本设计要求选用拱形顶盖。与锥形顶盖相比,其结构简单、刚性好、承载能力强,是立式贮罐广为使用的一种形式。为取得罐顶与罐壁等强度,罐顶的曲率半径与贮罐直径差值不超过20%。即R0=(0.8~1.2)D。取R0=D=4.0m。式中R0——拱顶球面曲率半径,cm;D——贮罐内径,cm,等于2R。
    3.玻璃钢罐罐底设计
      罐体与罐底的拐角处理,对贮罐设计极为重要。尤其是立式贮罐底部附近的受力叫复杂,应引起足够重视。一般在拐角处都应设计成一定的圆弧过渡区,玻璃钢储罐,圆弧半径不应小于38mm。如果罐壳和罐底分开制造,则应注意在罐壳和罐底的结合处内外进行有效的补强。拐角区域的厚度应等于壳壁和底部的组合厚度。拐角区域的加强应逐层递减,避免截面上突变产生应力集中。当罐直径不大于1.22m时,加强区不小于100mm;当罐直径大于1.22m时,加强区应为300mm。加强区逐渐递减至侧壁厚度,避免截面的突变引起的应力集中,该过渡区,长度要求超过76~ 102mm。
河北华盛玻璃钢储罐

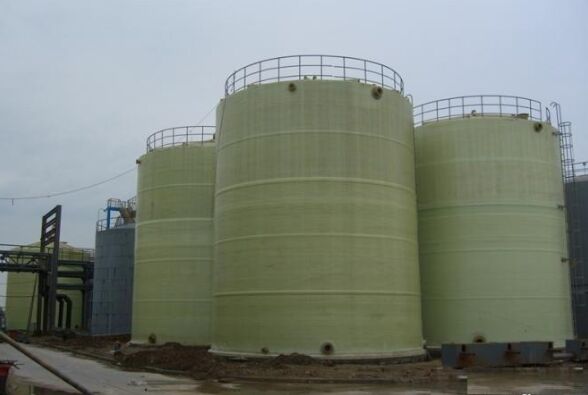

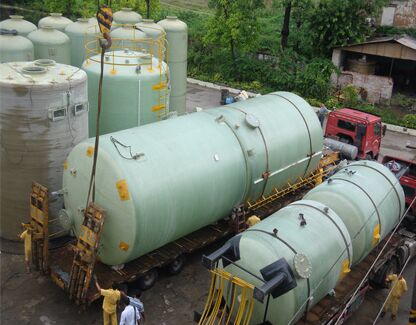

河北玻璃钢储罐实用案例图片
