玻璃钢烟囱的技术要求及其优点

作者:hengke来源:河北华强科技开发有限公司 时间:2018-11-20 10:25访问量:
描述:玻璃钢烟囱需要耐磨蚀和耐酸腐蚀,并耐紫外线、抗老化。玻璃钢湿烟囱应分段预制,现场包扎连接,在连接处外面应使用扁钢作为抱箍加强,扁钢抱箍外面再用玻璃钢缠绕防腐。烟囱设计、安装时应考虑与混凝土塔顶的固定方式及防漏方式。河北华强科技开发有限公司专业技术人员为您详解玻璃钢烟囱的技术要求及其优点。

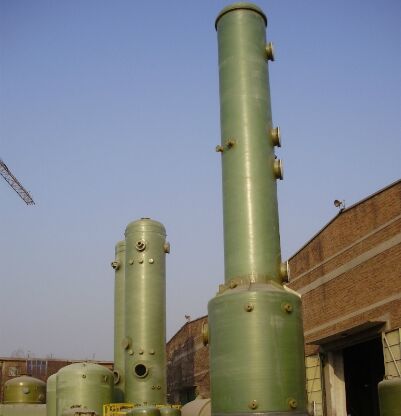

玻璃钢烟囱

玻璃钢烟囱的技术要求及其优点

一、玻璃钢烟囱的技术要求

玻璃钢烟囱需要耐磨蚀和耐酸腐蚀,并耐紫外线、抗老化。玻璃钢湿烟囱应分段预制,现场包扎连接,在连接处外面应使用扁钢作为抱箍加强,扁钢抱箍外面再用玻璃钢缠绕防腐。烟囱设计、安装时应考虑与混凝土塔顶的固定方式及防漏方式。

1、层次结构要求见下表:

层次 树脂 增强材料 壁厚 含胶量 功  能

内衬层 内表层 SW907 涤纶布 t1=1mm ≥90% 防腐,耐磨

防渗层 SW907 喷射纱 t2=1.5mm 75±5% 防渗

结构层 SW907 无碱缠绕纱 t3=设计计算 35±5% 提供强度、刚度

外保护层 SW907+UV 无碱缠绕纱 t4=0.5mm ≥90% 耐候、防老化

2、所用原辅材料选用应附合下表:

序号 名称 规格及牌号 功能 分承包商

(1)树脂

(2)聚酯表面毡

(3)喷射纱

(4)网眼布

(5)无碱无捻玻璃纤维缠绕纱

(6)无碱短切原丝毡

(7)无碱方格布

(8) 过氧化甲乙酮

(9)无碱单向布

(10)环烷酸钴

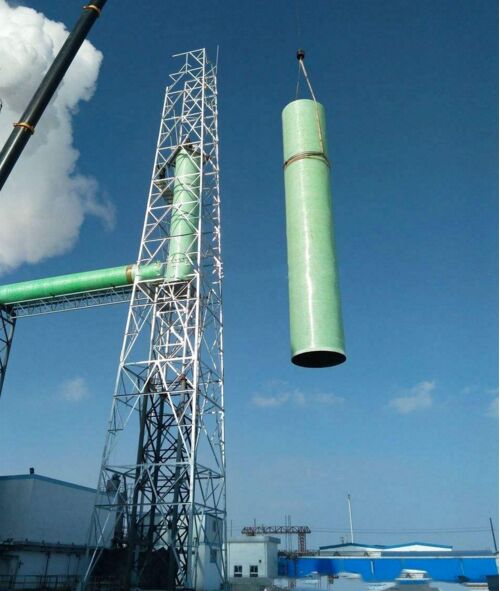

河北华强科技开发有限公司玻璃钢烟囱施工工艺图:

玻璃钢烟囱施工工艺图

3、烟气监测点应按图纸要求的间距,进行开孔,安装。

4、为防止烟气中的冷凝液随烟气沿内壁向上,从烟囱口流到烟囱外壁,对外保护层造成腐蚀,投标方应在烟囱的顶部设计返水沿,用以收集冷凝液,并设置导流槽或冷凝液管将收集的液滴送回吸收塔浆池。

5、玻璃钢烟囱需在顶部设置避雷针,避雷针安装在玻璃钢内筒上,并引到外部钢框架上接地。避雷针的具体设计要求可参照相关规范,避雷针的数量需由相关专业计算确定。

6、玻璃钢烟囱体系在设计工况条件下能够长期安全可靠地运行,免维护使用寿命不应少于30年。

玻璃钢烟囱体系的膨胀伸缩节在设计工况条件下能够长期安全可靠地运行,免维护使用寿命不应少于15年。

使用寿命自竣工验收合格之日算起。

7、投标方进行设备制作前图纸必须经过买方签字、确认。

8、所有接管法兰标准采用HG20592-97,压力等级PN1.0MPa,其他要求详见图纸。

9、产品标准及检验:

(1)符合美国ASTM-Z996、AWWA-C950-95、JC552-94、CJ/T3079-98;

(2)内衬层检验:固化程度、干斑或气泡、防腐层的均匀状态;

(3)结构层检验:固化程度、有无损坏性、结构性断裂;

(4)全检:巴氏硬度、壁厚、直径、长度、水压试验;

10、投标方应提供所制设备所有管口和法兰(按图纸要求)、配套的法兰、密封垫及连接件。法兰密封面有水线,密封垫的材质为耐酸氯丁橡胶。

11、投标方应按招标方提供的烟囱图样设计安装好相应的预埋件。带有搅拌器的玻璃钢槽,投标方应确定槽顶搅拌器安装的开孔尺寸和支架尺寸(招标方应提供搅拌器图样),并做好开孔及预埋件。设有爬梯及顶部护栏的设备投标方应设计安装好预埋件。

12、所有产品及原材料提供分析报告、质保证明及其有关试验报告;进口产品需要提供原产地注明或海关报关单。

二、玻璃钢烟囱优点

玻璃钢(FRP)由有机的耐高温树脂和纤维组成,具有很好的耐腐 蚀性。

烟气温度对玻璃钢造价和性能有很大影响,耐高温要求越高,材料成本将会快速上涨。且随着温度的升高,玻璃钢的耐腐蚀性能及使用寿命将会降低。本工程脱硫不设旁路且不上GGH,进入烟囱的烟气温度在45℃左右,属低温烟囱,采用玻璃钢(FRP)作为烟囱内筒材料非常适合。

随着我国对环境保护工作的深入,对于各类锅炉、窑炉、焚烧炉等设备尾气必须达标排放,因此相关的设备必须增加尾气处理设施,这就对尾气排放最末端设备-烟囱带来一定的影响,尤其是腐蚀性方面,传统材质已经不能满足这方面的要求。而玻璃钢作为新型材料,逐渐在各行业中崭露头角,尤其是在环保行业中,近几年玻璃钢材质的烟囱不断出现,高度及口径也不断在增加,而且使用效果非常理想,其优越的性能是其它材料所无法比拟的。

下面简单介绍一下玻璃钢烟囱的特点:

1、突出的耐腐蚀性能,众所周知,传统材质的烟囱耐腐蚀性能较差,尤其是经过洗涤的和处理的尾气,对烟囱的腐蚀更严重,因此具有良好的耐腐蚀性对于烟囱的使用非常重要。玻璃钢材料是高分子复合材料,对于大多数酸、碱、盐都能耐,并且可以在酸碱交替的情况下长期使用,同时能够耐高温,正常情况下,可以长时间在120℃以下工作,最高可到220℃。

2、可设计性强,玻璃钢的主要原材料种类非常多,成型工艺也多种多样,因此玻璃钢材料本身的可设计性很强,可以根据不同的使用条件有针对性地进行设计,包括原材料选择、制作工艺确和安装方式的确定,这样就能够可以达到合理、有效地进行产品制作和安装。

3、安装便捷,玻璃钢材料密度小,质量轻,因此安装非常方便,基本不需要在施工现场搭设支架,而且施工周期非常短,比传统方式制作烟囱要缩短近一半的工期,并且玻璃钢烟囱不存在做内防腐处理的问题,因此避免了二次施工,施工难度更是大大降低。

4、优异的产品性能,玻璃钢产品具有很高的比强度,完全能够达到烟囱所需的各种力学性能要求,而且外部按设计搭设钢塔保护架,更能满足各种气象条件下的正常使用。同时玻璃钢产品的内表面光洁度非常高,大大降低了烟气运行的阻力,因此玻璃钢烟囱要比传统的烟囱口径要小。

5、低成本、高效益,玻璃钢烟囱在施工中不用进行防腐处理,而且整体设计也比传统材料的烟囱好,施工周期短,同时突出的耐腐蚀性能又增加了烟囱的使用寿命,质量轻使烟囱的基础也比其它材质的烟囱要小很多,这些因素就决定了玻璃钢烟囱的造价要比传统烟囱的低。

以上是河北华强科技开发有限公司专业技术人员为您详解的玻璃钢烟囱的技术要求及其优点,希望对您有所帮助,如果您有这方面的需求请联系我们或来直接厂参观订购,总经理及全体员工热忱欢迎您的到来!
