欢迎进入天津盛昊环保设备有限公司企业官网
一站式供应商
玻璃钢罐,玻璃钢储罐
电话

咨询热线

13833879989

如何检测玻璃钢罐的树脂含量及使用时注意事项

作者:hengke来源:天津盛昊环保设备有限公司时间:2018-09-29 10:25访问量:
描述:璃钢材质的性能是玻璃纤维与粘结剂性能的综合体现,因此两者不同的选配将得到不同性能的玻璃钢制品。玻璃钢力学性能的特点就是强度高.其相对密度为1.4~2.2,仅为碳钢的1/3~1/4,力比强度(抗拉强度/相对密度)是碳钢的2~3倍,玻璃钢的强度随胶粘剂含量增多而降低,因此为了保证足够的强度,玻璃钢中的树脂含量需要控制。
玻璃钢罐

如何检测玻璃钢罐的树脂含量及使用时注意事项

一、如何检测玻璃钢罐的树脂含量?

璃钢材质的性能是玻璃纤维与粘结剂性能的综合体现,因此两者不同的选配将得到不同性能的玻璃钢制品。玻璃钢力学性能的特点就是强度高.其相对密度为1.4~2.2,仅为碳钢的1/3~1/4,力比强度(抗拉强度/相对密度)是碳钢的2~3倍,玻璃钢的强度随胶粘剂含量增多而降低,因此为了保证足够的强度,玻璃钢中的树脂含量需要控制。

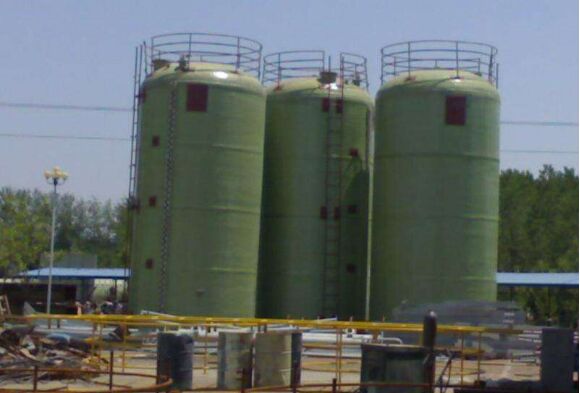

河北华强科技开发有限公司玻璃钢罐现场施工图:

玻璃钢罐现场施工图



      下面简单介绍下检测玻璃钢储罐树脂含量的实验步骤有哪一些?
1、试样制备按总则的规定。试验材料厚度小于5mm时,试样的厚度取原始厚度;当试验材料厚度大于5mm时,保持原始厚度,但取其它方向的尺寸等于或小于5mm。
2、试样外观检查按总则规定。
3、试样用蘸有溶剂的软布擦拭后进行一下处理①在干燥室防置24h;②80℃干燥2h放入干燥器内冷却至室温;
4、在600±20℃茂福炉内加热坩埚10~20min,然后放在干燥器中,冷却至室温,称重,准确到0.1mg。
5、制备好的试样放在坩埚中进行称重,精确到0.1mg;
6、把盛有试样的坩埚放入茂福炉内进行灼烧:①升温到350~400℃,半个小时左右,②升温至600±20℃,直到试样中的所有碳全部消失。这个时候环氧、聚酯玻璃钢均需30分钟左右,酚醛玻璃钢需要90~120分钟。
7、把带有残余物的坩埚从茂福炉中取出,放在干燥器内冷却进行称重精确到0.1mg。
8、重复灼烧,恒温,冷却,称重,知道两次称重结果不差1mg为止。
      最终可得出试样树脂含量,根据试样,我们可以保证玻璃钢树脂含量在一个合理范围内。


二、使用玻璃钢罐需要注意的问题

玻璃钢罐产品作为容器设备,在使用时需要正确的使用,有利于玻璃钢罐产品的性能稳定。
1、玻璃钢罐不可随意在顶部上加重物,常压罐严禁负压使用;
2、防止震动,不可在接管在施加载荷,有振动源的接管要设置有效地避振举措措施;
3、不可靠近火、热源附近安装;
4、玻璃钢罐、玻璃钢塔器其最大工作压力,都不答应超过设计指定值,除非特殊设计,其振动源(搅拌、反冲装置)冷热管都应与罐体隔离支撑;
5、常压玻璃钢罐是指与大气连通的静液压罐,尤其是立式平底罐,应确保罐体与大气通畅良好,不会因放空,进料或温度变化而带压(正负压);
6、只限于在设计前提下使用,玻璃钢储罐不能随意变更使用介质(包括介质浓度)、温度、使用压力等。
      除了以上几点,还需要对玻璃钢罐进行定期保养,在设计之前,要考虑玻璃钢罐的使用情况,以及是否需要做玻璃钢防腐保温防护涂层,以更好的保证罐体的使用。



以上是河北华强科技开发有限公司专业技术人员为您详解的如何检测玻璃钢罐的树脂含量及使用时注意事项,希望对您有所帮助,如果您有这方面的需求请联系我们或来直接厂参观订购,总经理及全体员工热忱欢迎您的到来!
